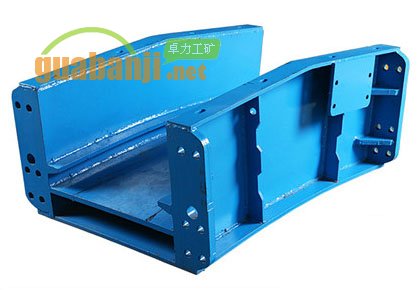

凸凹槽（凸槽、凹槽）適用于煤礦轉載機，常用型號為630、730、764、800、830等型號，主機廠常見為張家口煤機、西北奔牛、山東礦機、鄭煤機等。
凸凹槽起橋段及懸空段的角度變化的作用，采用大圓弧設計，過渡平緩。

167S0105凸槽，主機型號用SZZ764/200順槽用轉載機，長3144mm，高706mm，寬1086mm(圖1)。
202S1705凸槽，主機型號為SZZ764/200轉載機，長度3144mm，高710mm，寬1086mm(圖2)。
192S0106凸槽，主機型號為SZZ900/315順槽用轉載機，長度為3177mm，高度為655mm(圖3).
216S14/0203凸槽

圖1 167S0105凸槽尺寸圖

圖2 202S1705凸槽尺寸圖


圖3 192S0106凸槽尺寸圖
