埋刮板輸送機是一種在封閉的矩形斷面的殼體內借助于運動著的刮板鏈條連續輸送散壯物料的運輸設備，因為在輸送過程中，刮板鏈條埋于被輸送的物料之中，故而稱“埋刮板輸送機”。
埋刮板輸送機是一種在封閉的矩形斷面的殼體內，借助運動著的刮板鏈條連續輸送散狀物料的運輸設備。刮板輸送機可用于水平運輸，亦可用于傾斜運輸，槽寬有160、200、250、320、400、500、630、800、1000mm等，該設備包含帶式輸送機、斗式提升機、螺旋輸送機、刮板輸送機、給料機等.
類型：
埋刮板輸送機 有MS、MC、MZ型埋刮板輸送機可供選用。
MS型     水平型埋刮板輸送機  水平型埋刮板輸送機有普通型和大傾斜型之分，普通型的安裝傾角為0°≤α≤15°，大傾斜型的安裝傾角為15°<α<30°
MC型    垂直型埋刮板輸送機；垂直與傾斜型埋刮板輸送機；
MZ型     Z型埋刮板輸送機
埋刮板輸送機特點
1.用于水平輸送顆粒和粉狀物料，亦能在150°角范圍內作傾斜輸送;
2.整機壽命高、運行平穩、結構尺寸小、輸送量大、能耗低、物料破損率低;
3.埋刮板輸送機整機結構合理，可以多點加料，刮板的移動速度在減速機的傳動下，運行平穩，噪音低;
埋刮板輸送機產品常見型號及布置形式示意圖：

　　埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料．下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。


埋刮板輸送機出現于20世紀20年代，是由英國的Arnold Redler先生發明的。如今，埋刮板輸送機在理論、設計、制造乃至應用方面都已十分成熟，已成為一種應用廣泛的散料輸送設備，廣泛應用于冶金、建材、電力、化工、水泥、港口、碼頭、煤炭、礦山、糧油、食品、飼料等行業和部門。
應用范圍：
埋刮板輸送機系列產品廣泛適用于冶金、建材、電力、化工、水泥、港口、碼頭、煤炭、礦山、糧油、食品、飼料、等行業和部門。
結構組成
刮板輸送機的主要結構和組成的部件基本是相同的，它由機頭、中間部和機尾部等三個部分組成。
此外，還有供推移輸送機用的液壓千斤頂裝置和緊鏈時用的緊鏈器等附屬部件。機頭部由機頭架、電動機、液力偶合器、減速器及鏈輪等件組成。中部由過渡槽、中部槽、鏈條和刮板等件組成。機尾部是供刮板鏈返回的裝置。重型刮板輸送機的機尾與機頭一樣，也設有動力傳動裝置，從安設的位置來區分叫上機頭與下機頭。

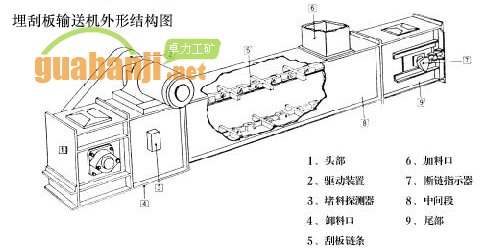

埋刮板輸送機產品結構示意圖：

特點
埋刮板輸送機整機結構合理，可以多點加料，刮板的移動速度在行星擺線針輪減速機的傳動下，運行平穩，噪音低，埋刮板輸送機是倍受冶金、礦山、火電廠歡迎的輸送物料系統設備。
埋刮板輸送機結構堅實、結構簡單、能適應采煤工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲、可反向運行、以防止輸送物料時粉塵飛揚而污染環境、可自行取料輸送等等。

埋刮板輸送機整機結構合理，可以多點加料，也可以多點卸料。刮板的移動速度在行星擺線針輪減速機的傳動下，運行平穩，噪音低，埋刮板輸送機是倍受冶金、礦山、火電廠歡迎的輸送物料系統設備。埋刮板輸送機有MS、MC、MZ型埋刮板輸送機三大系列可供選用。是一種在封閉的矩形斷面的殼體內，借助于運動著的刮板鏈條連續輸送散裝物料的運輸設備。

工作原理

埋刮板輸送機將敞開的溜槽，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。

埋刮板輸送機是借助于在封閉的殼體內運動著的刮板鏈條而使散體物料按預定目標輸送的運輸設備。它具有體積小、密封性強、剛性好、工藝布置靈活、安裝維修方便、并能多點加料和多點卸料等優點。因此顯著改善了工人的勞動條件，防止了環境污染。埋刮板輸送機原理是依賴于物料所具有的內摩擦力和側壓力，在輸送物料過程中，刮板鏈條運動方向的壓力以及在不斷給料時下部物料對上部物料的推移力，這些作用力的合成足以克服物料在機槽中被輸送時與殼體之間產生的外摩擦阻力和物料自身的重量。使物料無論在水平輸送、傾斜輸送和垂直輸送時都能形成連續的料流向前移動。
在封閉的機殼內借運動著的鏈條刮板與煤的摩擦將煤連續輸出鏈條刮板在運行時埋于被輸送的煤中固接在牽引鏈上的刮板在封閉的料槽中輸送散狀物料的輸送機。這種輸送機的牽引鏈和刮板都埋入物料中，刮板只占料槽的一部分?jǐn)嗝?，物料占料槽的大部分?jǐn)嗝?。它能水平、傾斜或垂直輸送物料。水平輸送時，所用刮板為平條形，利用埋入散料的鏈條和刮板對散料層的切割力大于槽壁對散料阻力的原理，使散料隨刮板一起向前移動，此時移動的料層高度與槽寬之比在一定的比值范圍之內，物料流是穩定的。需要進行垂直輸送的埋刮板輸送機 埋刮板輸送機工作原理: 埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。 埋刮板輸送機在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。

卓力生產的機型為通用型埋刮板輸送機，可廣泛用于化工、機械、冶金、輕工、糧食、醫藥、交通、水電等部門，用于輸送粉塵狀、小顆粒狀，小顆粒狀和小塊狀物料。

輸送方式	硬度較低的物料		硬度較高的物料
	適當?shù)牧６?/div>	最大允許粒度 （不得超過10%）	適當?shù)牧６?/div>	最大允許粒度 （不得超過10%）
水平輸送 垂直輸送

選用原則

埋刮板輸送機主要由封閉斷面的殼體（機槽）、刮板鏈條，驅動裝置及張緊裝置等部件組成。設備結構簡單、體積小、密封性能好、安裝維修比較方便；能多點加料、多點卸料，工藝選型及布置較為靈活；在輸送飛揚性、有毒、高溫、易燃易爆的物料時，可改善工作條件，減少環境污染。型號有：通用型、熱料型、純堿專用型（普通型、高效型）、糧食專用型、水泥專用型、電廠專用型等，槽寬為120-1000mm。



埋刮板輸送機的安裝:
埋刮板輸送機的安裝需要進行以下工作：
1)定位:
首先定出機頭和機尾的位置，然后再定出刮板輸送機的中心線。
2)鋪設中間槽:
根據定出的輸送機中心線，鋪設中間槽。如采用非金屬槽箱，則中間槽鋪砌磚和水泥預制板，再粘結鑄石襯板。鑄石襯板鋪設時，要注意平直，接縫盡量少，縱向縫隙要錯開，防止工作時將縫隙磨成溝。
輸送機表面鋪設需要平直，如輸送機平面內有過大的彎曲，勢必導致兩條鏈?zhǔn)芰Σ痪鶆颍铀冁溩优c槽壁鑄石之間的磨損，甚至卡鏈。各段槽體搭接應平整無臺階。由于槽體本身結構限制，相鄰中間槽在垂直方向偏轉不應過大。若輸送機鋪設不平直，運輸功耗將會增加。機道上的積煤或雜物應掃除干凈。
3)安裝機頭和機尾:
機頭和機尾應留有一定空間，便于維護及檢修。鏈輪中心線要與輸送機中心線垂直，并保證水平。
4)裝刮板鏈:
刮板鏈在安裝前，應預先連接好，刮板均勻地分布在鏈條中。如果是兩條鏈條，要選擇長度相等，或按出廠時的配對鏈條組裝。鏈條不得有扭轉現象。圓環鏈焊縫邊朝上，防止鏈條與鏈輪發生夾卡現象。
5)檢查和空運轉:
輸送機安裝好后，應進行全面檢查并開動輸送機。空運轉2h，主要檢查驅動裝置和刮板運轉是否正常。同時，使各相鄰中間槽靠緊，再次緊鏈，調節鏈條長度。
刮板輸送機工作的最初兩周內，應特別注意鏈條的松緊程度。檢查的方法是：如果機尾有驅動裝置，則點動該驅動裝置，當機尾鏈輪的上股鏈條有兩個以上完全松弛的鏈環時，需緊鏈或拆鏈減環，減小鏈環長度。如果僅有機頭驅動裝置，則需要將電機反轉點動，當機頭鏈輪處的上股鏈條有兩個以上完全松弛的鏈環時。同樣需要緊鏈或拆鏈減環。

注：我廠可根據用戶要求設計并生產其它型式的埋刮板輸送機。
