SGB420-30型刮板輸送機(30刮板機)說明書
來源：本站 發布時間：2015-08-26 訪問量：1014
1.1 產品特點：本產品具有運輸力強、傳動平穩、結構簡單、裝拆方便、 易于維護、安全可靠等特點。
1.2 主要用途及使用范圍： 本產品適用于煤礦井下緩傾斜薄煤層及中厚煤 層工作面輸送煤炭，安裝檔煤板可用作順槽運輸。

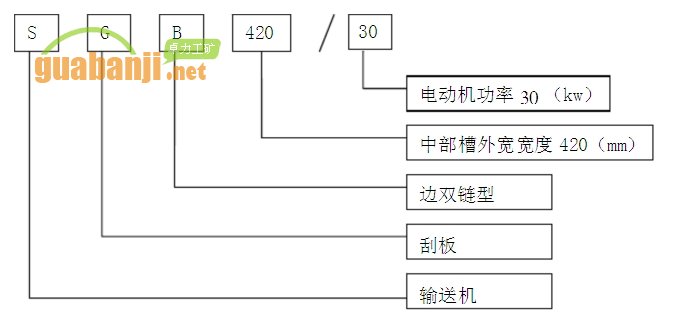

1.3 型號組成及其代表意義
1.2 主要用途及使用范圍： 本產品適用于煤礦井下緩傾斜薄煤層及中厚煤 層工作面輸送煤炭，安裝檔煤板可用作順槽運輸。
1.3 型號組成及其代表意義
1.4
對環境及能源的影響：本產品設計合理，節約能源，對環境不造成任
何污染和影響。
1.5
安全：本產品設計合理，質量可靠，性能優良，確保煤礦井下使用安
全。
2、結構組成與工作原理
2.1
總體結構：
本產品主要由傳動部、
推移梁、
過渡槽、
中部槽、
刮板鏈、
機尾等部件組成。
（圖一）
2.2
主要部件結構及工作原理
3
2.2.1
傳動部：傳動部（圖二）主要由電動機、減速器、鏈輪、機頭架、
舌板、盲軸、緊鏈器等部件組成。聯結罩將電動機、聯軸器、減速器連成一
個整體，動力通過減速器傳遞至鏈輪，鏈輪帶動刮板鏈構成封閉式無極傳動
鏈，從而起到運輸煤炭的作用。
2.2.1.1
減速器：減速器（圖三）為三級圓錐圓柱齒輪傳動，傳動功率
30
千瓦，傳動比
22.24。為保證軸承正常運轉，應對軸承的軸向游隙進行適
當調整：第一軸為
0.06-0.10；第二軸為
0.15-0.35；第三軸為
0.2-0.35；第
四軸為
0.2-0.35，圓弧傘齒輪軸向位置也應適當調整，以保證合理的嚙合側
隙和接觸斑點，
其嚙合側隙不小于
0.13
毫米；
圓柱斜齒輪嚙合側隙不小于
0.17
毫米；圓柱直齒輪嚙合側隙不小于
0.21
毫米。接觸斑點沿齒長和齒高方向不
小于
50%。
減速器第四軸軸端有過載保護裝置，當刮板機運轉過程中遇到刮卡或過
載等現象時，首先剪斷保險銷，以保護其它傳動部件不致?lián)p壞。減速器為上
下對稱結構，翻轉
180
度可使用于左右不同的工作側面，但注意翻轉時應將
透氣塞與注油塞對調安裝，以防漏油。
2.2.1.2
鏈輪：鏈輪與抱殼組裝成一體，為刮板鏈傳遞動力。
2.2.1.3
機頭架：機頭架由側板、中板、底板等零件組焊而成，其側面分
別用以固定減速器和盲軸總成，尾端與過渡槽連接。
2.2.1.4
盲軸：盲軸（圖四）由軸承座、盲軸等零件組成，其主要作用是
支撐鏈輪。
2.2.1.5
緊鏈器：緊鏈器（圖五）由偏心輪、殼體、閘帶、制動輪等零件
組成，通過閘帶抱緊制動輪實現制動，并與緊鏈掛鉤配合使用，起到張緊刮
4
板鏈的作用。
2.2.2
過渡槽：過渡槽（圖六）由槽幫鋼和中板組焊而成，是機頭架和中
部槽的過渡連接裝置。
2.2.3
中部槽：
中部槽
（圖七）
是刮板輸送機的重要組成部分，
由槽幫鋼、
中板、連接銷組焊而成，中部槽與中部槽之間通過連接銷實現縱向連接。
2.2.4
刮板鏈：刮板鏈（圖八）由圓環鏈、刮板、開口式連接環、螺栓組
裝而成，刮板材料為扎制型鋼時，帶有斜面的一側與中部槽中板接觸，起到
刮煤作用，鍛造刮板無此要求，可隨意安裝。連接環凸起部分起導向作用。
2.2.5
機尾：機尾（圖九）由機尾架和機尾軸（圖十）組裝而成，是刮板
鏈回轉的導向機構。
2.2.6
左右擋煤板：
刮板輸送機出廠時一般不配置左右擋煤板，
若用用戶
需要可特殊定貨。
