刮板輸送機型號大全·技術參數表

來源：本站 發布時間：2015-08-26 訪問量：7617
刮板機型號標明的是刮板機主要技術參數,那么不同種類的刮板機型號不同，所代表的意義也不同，下面卓力就詳細為您講解刮板機型號所代表的含義！
TGSS25型刮板輸送機
　　T——專業代號(糧油機械通用設備)；
　　GS——品種代號(刮板輸送機)；
　　S——型式代號(水平刮板輸送機)；
　　25——規格代號[機槽寬度]。
MS型、MC型、MZ型刮板輸送機的標準型號表示為TGSS型、TGSQ型、TGSZ型。
KS可彎曲刮板輸送機
DTS、DTL通用固定帶式輸送機
MS:埋刮板輸送機
MSR型埋刮板輸送機
YMS型水泥專用埋刮板輸送機
SGB邊雙鏈刮板輸送機
SGZ中雙鏈刮板輸送機

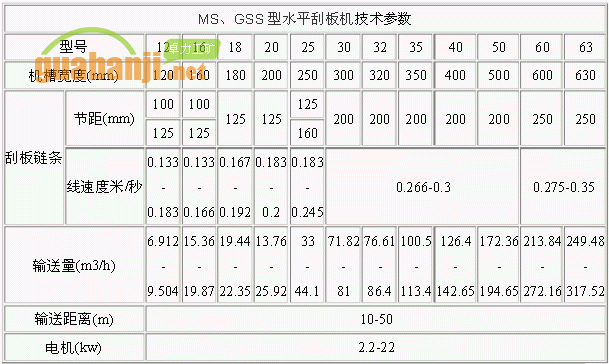

MS、GSS型水平刮板機技術參數表
MS、GSS型水平刮板機技術參數表

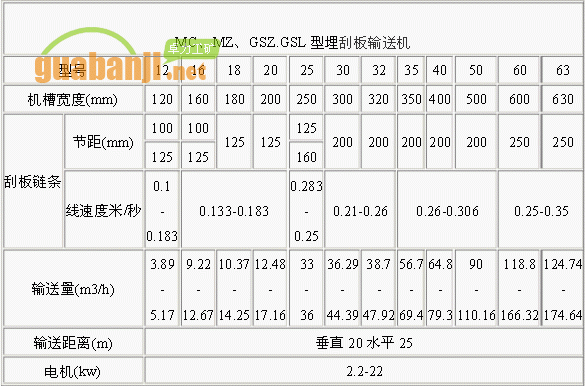

MC、MZ、GSZ.GSL型埋刮板輸送機技術參數表
MC、MZ、GSZ.GSL型埋刮板輸送機技術參數表

MS型埋刮板輸送機型號及參數
MS型刮板輸送機主要參數:
型號
 MS16 MS20 MS25 MS32 MS40
機槽寬度B(毫米)
 160 200 250 320 400
機槽高度h(毫米)
 160 200 250 320 360
刮
板
鏈
條
鏈條節距t(毫米)
 100 125 160 200 200
鏈條形式
和代號

模鍛鏈
 DL10 D12.5 DL16
滾子鏈
 GL10 GL12.5 GL16
雙板鏈
       BL20 BL20
刮板形式
和代號
T型

U2型

鏈條速度
U(米/分)
0.16

0.20
0.25
0.32
輸出送量Q(米8/時) 11-25 17-39 23-54 48-88 67-124

電
動
機
功
率
(千瓦)


1.5

2.2

3.0

4.0

5.5
7.5
11/50

15/13

18.5/17

22

30

37/40

刮板輸送機最大長度L0(米) 80 80 80 80 80
允許傾斜安裝角度
00<=a<=150

MSR型埋刮板輸送機技術參數：



型號

MSR20

MSR25

MSR32

MSR40

MSR50

MSR63

MSR80

機槽寬度

200

250

320

400

500

630

800

名稱承載高度

230

303

355

496

587

587

587

最大承載高度

180

250

300

420

520

520

520

刮
板
鏈
條

型號

X348

X458

X678

X698

2×X678

許用載荷（kN）

98

187

320

605

2×320

重量（kg/m）

6.5

8.3

9.3

14.5

16.4

30

33.1

速度 （m/s）

0.04-016

額定輸送量（t/h）

2.7-10.8

4.7-18.9

7.3-29.0

12.7-50.8

19.7-78.6

24.8-99.1

31.4-125.8

最大輸送距離

60

80


YMS型水泥專用埋刮板輸送機技術參數：

設備型號

YMS25

YMS32

YMS40

YMS50

YMS63

YMS80

機槽寬度

250

315

400

500

630

800

名義承載深度

250

315

400

500

500

500

額定輸送量（t/h）

25/31.5

40/50

80/100

160/200

200/250

315/400

最大輸送距離

50

50

50

50

50

50

刮板鏈條

型號

3002T

3002T

3003T

3003T

3003I

3003I

許用載荷

33.4

45

75

100

2×75

2×100

重量（kg/m）

13.87

15.63

23.24

25.34

47.60

52.32

運行速度（m/s）

0.16/0.20

0.16/0.20

0.20/0.25

0.25/0.32

0.25/0.32

0.32/0.40

MX系列刮板輸送機技術參數





1、邊雙鏈刮板輸送機技術參數表
Bilateral chains scraper conveyor
序
號		   型號
  Type		 鋪設長度Laying Length(m) 輸送量Conveying Capacity t/h 鏈速
Chain Speed
m/s		 電 動 機
Motor		 緊鏈型式Tension mode 機器總量
Total Weight
型號
Type		 功率
Power		 電壓Voltage
1 SGB420/22 100 60 0.68 JDB-22 22 380/660 摩擦式 10.6
2 SGB420/30 100 80 0.89 JDB-30 30 380/660 摩擦式 10.7
3 SGB420/40 100 80 0.86 DSB-40 40 380/660 摩擦式
4 SGB430/75 200 100 0.86 DSB-75 75 380/660 摩擦式
5 SGB620/40T 100 150 0.86 DSB-40 40 380/660 摩擦式 17.6
6 SGB620/80T 160 150 0.86 DSB-40 2×40 380/660 摩擦式 27.1
7 SGB620/40S 100 150 0.44/0.86 YBK-22/40-8/4 40 660 摩擦式 17.7
8 SGB620/55G 140 150 0.85 DSB-55 55 380/660 摩擦式 21.3
9 SGB620/55S 120 150 0.42/0.85 YDB-30/55/8/4 55 380/660 摩擦式 21.3
10 SGB630/110BS 180 200 0.42/0.85 YDB-30/55/8/4 2×55 380/660 摩擦式 66.1
11 SGB630/55BS 120 200 0.42/0.85 YDB-30/55/8/4 55 380/660 摩擦式 43.5
12 SGB630/150(C) 200 250 0.86 DSB-75B 2×75 660/1140 摩擦式 81.1
13 SGB630/75 120 250 0.86 DSB-75B 75 660/1140 摩擦式 50.9
14 SGB630/90 100 350 1.07 DSB-90 90 660/1140 閘盤式
15 SGB630/180 180 400 1.0 DSB-90 2×90 660/1140 閘盤式 93.6
16 SGB630/110 100 400 1.07 YSB-110 2×110 660/1140 閘盤式
17 SGB630/220 180 450 1.0 YSB-110 2×110 660/1140 閘盤式 93.6
18 SGB730/90 80 400 1.07 DSB-90 90 660/1140 閘盤式
19 SGB730/110 80 440 1.07 DSB-90 110 660/1140 閘盤式
20 SGB730/180 150 450 1.07 DSB-90 2×90 660/1140 閘盤式
21 SGB730/220 150 500 1.07 YSB-110 2×110 660/1140 閘盤式
19 SGB730/264 150 550 1.16 YSB-132 2×132 660/1140 閘盤式 96.2
20 SGB764/264W(A) 200 900 1.12 YSB-132 2×132 1140 閘盤式 98.5
21 SGZ764/264 150 700 0.95 KBY550-132 2×132 1140 閘盤式 163
22 SGZ764/320 200 900 0.95 KBY680-160 2×160 1140 閘盤式 132
23 SGB830/630 200 1200 1.03 KBSD-315/160 2×315 1140 閘盤式 187
24 SZB730/40(2×40) 25(60) 400 0.854 DSB-40 2×40 380/660 閘盤式 13.8
25 SZB730/75(2×75) 25(60) 630 1.34 DSB-75 75 660/1140 閘盤式 14.8
26 SZB630/110 60(25) 630 1.34 DSB-55 2×55 660/1140 閘盤式 19.2

2、中雙鏈刮板輸送機技術參數表
double middle  chains scraper conveyor
序
號		   型號
  Type		 鋪設長度Laying Length(m) 輸送量Conveying Capacity t/h 鏈速
Chain Speed
m/s		 電 動 機
Motor		 緊鏈型式Tension mode 機器總量
Total Weight
型號
Type		 功率
Power		 電壓Voltage
1 SGZ620/40T 100 150 0.86 DSB-40 40 380/660 摩擦式
2 SGZ620/80T 160 150 0.86 DSB-40 2×40 380/660 摩擦式
3 SGZ620/40S 100 150 0.44/0.86 YBK-22/40-8/4 40 660 摩擦式
4 SGZ620/55 140 150 0.86 DSB-55 55 380/660 摩擦式
5 SGZ620/55S 120 150 0.43/0.86 YDB-30/55/8/4 55 380/660 摩擦式
6 SGZ630/110S 180 200 0.43/0.86 YDB-30/55/8/4 2×55 380/660 摩擦式
7 SGZ630/55S 120 200 0.43/0.86 YDB-30/55/8/4 55 660/1140 摩擦式
8 SGZ630/150 200 250 0.86 DSB-75B 2×75 660/1140 摩擦式
9 SGZ630/75 120 250 0.86 DSB-75B 75 660/1140 摩擦式
10 SGZ630/90 80 400 0.86 DSB-90 90 660/1140 閘盤式
11 SGZ630/180 150 400 1.07 DSB-90 2×90 660/1140 閘盤式
12 SGZ630/110 100 400 1.07 YSB-110 110 660/1140 閘盤式
13 SGZ630/220 150 450 1.07 YSB-110 2×110 660/1140 閘盤式
14 SGZ630/264 150 500 1.18 YSB-132 2×132 660/1140 閘盤式
15 SGZ730/90 80 400 1.07 DSB-90 90 660/1140 閘盤式
16 SGZ730/110 100 400 1.07 DSB-90 110 660/1140 閘盤式
17 SGZ730/180 150 450 1.07 DSB-90 2×90 660/1140 閘盤式
18 SGZ730/220 150 450 1.07 YSB-110 2×110 660/1140 閘盤式
19 SGZ730/264 150 550 1.16 YSB-132 2×132 660/1140 閘盤式
20 SGZ730/320 150 600 1.16 YSB-160 2×160 660/1140 閘盤式
21 SGZ730/400 150 700 1.16 YSB-200 2×200 660/1140 閘盤式
22 SGZ764/264 150 700 0.95 KBY550-132 2×132 1140 閘盤式 163
23 SGZ764/320 150 800 0.95 KBY680-160 2×160 1140 閘盤式 132
24 SGZ764/400 150 900 1.16 YSB-200 2×200 1140 閘盤式
25 SGZ764/500 150 900 1.16 YSB-250 2×250 1140 閘盤式
26 SGZ764/630 150 1200 1.03 YBS-315 2×315 1140 閘盤式
27 SGZ800/630 200 1200 1.31 YBS-315 2×315 1140 閘盤式
28 SGZ830/630 200 1200 1.31 YSB-135 2×315 1140 閘盤式 187
29 SGZ800/400 200 1200 1.31 YBS-200 2×200 1140 閘盤式
30 SGZ800/500 200 1200 1.31 YBS-200 2×200 1140 閘盤式
31 SGZ900/630 200 1800 1.31 YBS-315 2×315 1140 閘盤式
32 SGZ900/750 200 1800 1.31 YBS-315 2×315 1140 閘盤式
33 SZB730/4(2×40) 25(60) 400 0.854 DSB-40 2×40 380/660 摩擦式 13.8
34 SZB730/7(2×75) 25(60) 630 1.34 DSB-75 75 660/1140 摩擦式 14.8
35 SZB630/110 60(25) 630 1.34 DSB-55 2×55 660/1140 摩擦式 19.2

西北奔牛刮板機及配件銷售處
濟寧卓力公司主要產品：適用于薄煤層的普采SGB620/40T、SGB420/30、SGD420/22、SGD320/17B型刮板輸送機系列整機及配件，刮板輸送機用JS30、JS40、JS75型減速機。綜采SGZ630、SGZ730、SGZ764、SGZ800、SGZ830、SGZ900、SGZ1000、SGZ1200型刮板輸送機用鏈輪軸組、鏈輪組件、綜采大型中部槽、鑄造齒軌、鍛造刮板、E型螺栓、啞鈴銷、40T刮板機，30T刮板機，小40T刮板機，礦用刮板機，刮板輸送機，鋸齒環，高強度圓環鏈，鏈條，接鏈環，40T鏈條，開銷，刮板，中部槽，JS40減速機，有136鏈輪，3380半滾筒，2533機尾滾筒，機尾軸，軸圓弧齒輪，圓弧散齒輪，二軸斜齒輪，三軸正齒輪，四軸，斜齒輪，正齒輪，箱體，鏈條，連接環，刮板，架體，護住板，分離器，機頭架，機尾架，中部槽，過度槽等，減速機系列 ，齒輪系列 ，鏈輪系列 ，滾筒系列 ，對輪系列及其他配件，品種多、規格全、整機到配件及輔助材料配套齊全，可根據客戶提供圖紙加工，鑄造各種煤礦輸送配件。

SGZ764/500刮板輸送機相關簡介及其技術參數，下面是關于該機型的刮板輸送機的簡介，中部槽采用鑄造鏟邦槽邦與中板組焊成整體結構，整體強度高，過煤量大，維護量少，齒軌牽引，且機頭、機尾均可采取變線設計，保證采煤機的有效割通。  中部槽采用啞鈴銷連接，設有開天窗中部槽，維護方便。  sGz764／500型刮板機突出特點是：中部槽結構上采用c型槽重疊式結構。sGz830／8型刮板機是高產、高效綜采工作面的理想設備。

DTS、DTL通用固定帶式輸送機
使用范圍及特點：
用于煤礦井下集中運輸巷，主斜井提升，露天煤礦及地面系統的運輸?？伤健A斜及有凹凸弧線的運輸，上運傾角可達25°，下運傾角可達18°.可由單機或多機組運輸系統輸送物料。產品采用《煤礦井下用帶式輸送機技術條件》MT820-1999標準執行。
技術參數：
型號
輸送量
t/h
帶寬
mm
帶速
m/s
最大輸送長度m
主電機
功率KW
傳動滾筒直徑mm
托輥直徑mm
傾角
( °)
DTS80/40/2*40S
400
800
2.0
800
2*40
500
89
+18
DTS80/40/2*55S
400
800
2.0
800
2*55
500
89
+18
DTL80/40/90S
400
800
2.0
1000
90
630
108
+18
DTL80/40/2*40
400
800
2.0
800
2*40
500
89
±18
DTL80/40/2*55
400
800
2.5
800
2*55
630
89
±18
DTL100/63/2*75S
630
1000
1.9
1000
2*75
630
108
+18
DTL100/80/160S
800
1000
2.5
1000
160
630
108
+18
DTL100/80/2*160S
800
1000
2.5
1500
2*160
630
108
+18
DTL120/120/2*160S
1200
1200
2.5
1000
2*160
800
133/159
±5
DTL120/120/2*200S
1200
1200
2.5
1000
2*200
800
133/159
+18
DTL120/150/2*200S
1500
1200
3.15
1500
3*200
800
133/159
+18
