FU鏈?zhǔn)焦伟遢斔蜋C(jī)簡稱鏈?zhǔn)捷斔蜋C(jī)是埋刮板輸送機的一種特殊形式，適用于容易流動的粉狀、粒狀、小塊狀物料的水平或微傾斜（α≤10°）方向輸送，廣泛用于水泥、糧食、煤炭、火電、化工等行業。本機結構緊湊、密封性好，工藝布置靈活，可實現多點加料、多點卸料。
本機采用板式滾子鏈作牽引構件，改埋刮板機牽引鏈條與導軌的滑動摩擦為滾動摩擦，大大減小了刮板鏈條的運行阻力，功耗小，刮板鏈條壽命長，并可實現遠距離的物料輸送，輸送距離最長為100m，輸送量最大為700m3/h。本系列鏈運機運行平穩，噪音小，操作維修方便，使用成本低。其使用性能明顯優于螺旋輸送機、埋刮板輸送機及其它輸送設備,是一種較為理想的新型設備。

FU型鏈?zhǔn)捷斔蜋C(jī)工作原理:
FU系列鏈?zhǔn)捷斔蜋C(jī)，優越性源于它的工作原理，由于物料具有內摩擦力和側壓力等特性，輸送鏈的運動使機槽內的物料之內部壓力和顆粒間的內摩擦力增加，當料層之間的內摩擦力大于物料與槽壁間的外摩擦力時，物料就隨著輸送鏈一起象水一樣地向前流動，料層高度與機槽寬度的比值滿足一定條件時，可形成穩定的物料流。先進的輸送原理，精良的設計和制造工藝為本系列產品的優良性能提供了可靠保證。

FU刮板輸送機適用范圍：
FU刮板輸送機廣泛運用于堆積密度
FU刮板式輸送機結構及特點：
FU刮板輸送機的傳動型式有左裝、右裝兩種。
FU刮板輸送機的驅動裝置采用XWD型行星擺線針輪減速機，軸裝式減速器與一級三角膠帶的聯合傳動。
輸送機的長度L以0.5米為一檔。FU150、200、270型輸送機的標準中間節長度為2米；非標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米；非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用數節標準中間節與數節非標準中間節組合成需要的機長L，并盡可能選用標準節組合。
FU刮板輸送機的鏈條有普通型和耐溫型(60℃-110℃)2種。物料溫度高于110℃時，應與我廠聯系特殊訂貨。Tel:13280082001 曹經理。

A.結構簡單：在輸送長度上可任意點進料或卸料。
B.結構堅實：能經受住煤炭、矸石或其他物料的沖、撞、砸、壓等外力作用。能適應采煤工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲。
C.便于安裝：能兼作采煤機運行的軌道。
D.應用靈活：可反向運行，便于處理底鏈?zhǔn)鹿省Ｄ茏饕阂怪Ъ芮岸蔚闹c(diǎn)。

FU型鏈?zhǔn)捷斔蜋C(jī)主要特點:
1.結構合理、設計新穎、技術先進、系列齊全。
2.全封閉機殼，密封性能好，操作安全，運行可靠。
3.節省費用,節電且耐用，維修少，降低消耗，提高效益。
4.輸送能力大，允許在較小空間內輸送大量物料，輸送量達6～600m3/h。
5.進出口靈活，高架、地面、地坑、水平、爬坡（≤15°）均可安裝，輸送長度可根據用戶設計。
6.使用壽命長，輸送鏈用合金鋼材經先進熱處理手段加工而成，正常壽命＞5年，鏈上的滾子壽命≥2～3年。

FU鏈?zhǔn)捷斔蜋C(jī)特征
1、輸送量大,允許在小容量空間內輸送大量物料,輸送能力15～500m3/h。
2、輸送能耗低,借助物料的內摩擦力,與螺旋輸送機相比節電40％～60％。
3、密封和安全,全密封的機殼使粉塵無縫可鉆,操作安全,運行可靠。
4、使用壽命長,用合金鋼材經先進的熱處理加工而成的輸送鏈,其正常壽命>3年,鏈上的滾子壽命(根據不同物料) 1～3年。
5、輸送長度長,水平輸送距離可達60米以上。
6、工藝布置靈活,可高架、地面、地坑,爬坡( 15 )安裝,可多點進出料。
7、使用費用低,節電且耐用,維修率極低,降低消耗,提高效益。

FU型鏈?zhǔn)捷斔蜋C(jī)技術參數表:

型  號	槽寬 （mm）	理想 粒度 （mm）	10%最 大粒度 (mm)	最大 輸送 斜度	最適合輸送量（m3/h）							物料 濕度
					鏈條線速（m/min）
					10	12	13.5	15	16	20	25
FU150	150	＜4	＜8	≤15°	6-9			9-13		12-18	15-23	≤5%
FU200	200	＜5	＜10		11-14			16-22		22-29	27-36
FU270	270	＜7	＜15		19-27	23-32	25-36	28-41	31-43	38-54	47-68
FU350	350	＜9	＜18			36-50		49-68		65-90	63-113
FU410	410	＜11	＜21			50-72		63-90		86-117	95-135
FU500	500	＜13	＜25			72-99		95-131		136-180	144-203
FU600	600	＜15	＜30			104-144		135-190		180-260	207-270

注:最適輸送量是以水泥為物料計算的，用于其它行業輸送琢性小、溫度＜60℃的物料時，速可加快。物料濕度≤5%，指手濕成團，撒手能散。 FU型鏈?zhǔn)捷斔蜋C(jī)傾斜輸送時的折扣系數 η 值參見表:

傾角	0～2.5	2.5～5	5～7.5	7.5～10	10～12.5	12.5～15
η	1	0.95	0.9	0.85	0.8	0.7

注:當輸送機傾斜放置時,輸送量將減少,這時實際實際輸送能力為技術參數表的數值乘以折扣系數 η值。
FU型鏈?zhǔn)捷斔蜋C(jī)輸送水泥生熟原料和成品粉料的最適鏈速:

物料	生料細粉或水泥成品	熟料細粉或水泥成品	生料或熟料	粗粉回料
濕度	<60℃	60～120℃	<60℃	60～120℃
最適鏈速(m/min)	15～20	10～13.5	10～12	10
最大鏈速(m/min)	25	15	13.5	12

友情提示:FU150、200、270型鏈?zhǔn)捷斔蜋C(jī)的標準中間節長度為2米；非標準中間節長度為1.5米、1米。

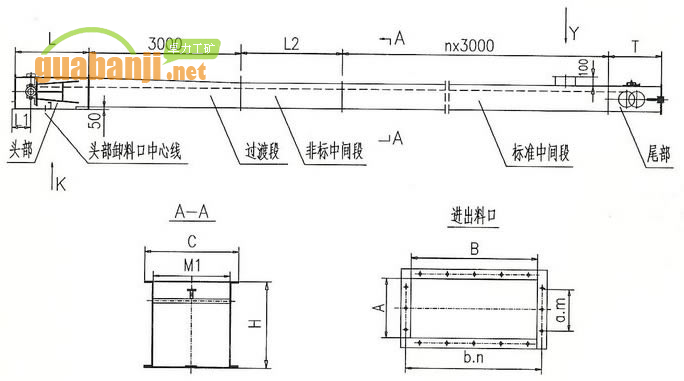

FU系列鏈?zhǔn)焦伟遢斔蜋C(jī)外形尺寸圖

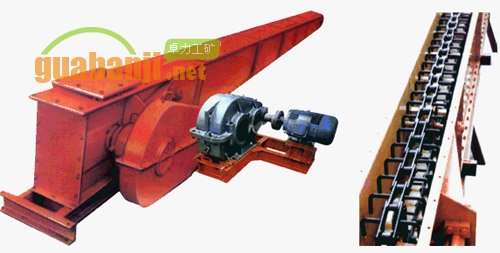

FU鏈?zhǔn)捷斔蜋C(jī)外形圖

FU型鏈?zhǔn)捷斔蜋C(jī)設備選用和工藝布置:
FU刮板輸送機的規格性能列入表一。表中列出了各機型在不同鏈速下的輸送能力范圍。同樣的輸送量可以在表中選到不同的機型，若選用較大機型則鏈速較低、磨損小，但設備投資較高,若選用較小機型則鏈速較快，磨損相對較高，但設備投資較省。應當指出，當實際輸送量達不到該機輸送能力的65%時，由于機槽內物料層過薄而造成輸送鏈空轉，也會增加設備的磨損。因此，建議輸送機的實際輸送量不宜低于表一中輸送能力的最小值,以實際輸送量乘以1.2以后，也不宜高于表中輸送能力的最大值。
1.設備選用：
(1)鏈速
　　根據物料的狀態選擇鏈速，對磨琢性強、溫度高、粗大顆粒比例多及料粒大的物料選用慢速對水泥和生料的最適鏈速可參照表2-2選擇，其它與水泥性能及狀態相近的物料可以參照選擇。
(2)機型
　　根據輸送量選定機型。在同樣輸送量下，選擇較大機型可使鏈速降低，延長使用壽命，但輸送量低于應輸送量30%以上時，會發生料層過薄，形成空轉，增加磨損。
(3)動力
　　根據輸送量，輸送長度和工藝狀況參照表3-7選擇動力。驅動裝置的裝配形式分為X1、X2及左右裝等，X2為背裝式。
(4)進出料口
　　各進出料口，用戶根據需要進行選擇。
a.以免進料暢，對流動性差，濕度大的物料不宜采用上進料口。
b.第一只進料口離尾軸較近時，不宜采用上進料口。
c.根據用戶需要，本機可設多只進、出料口，還可提供帶閘出料口。
