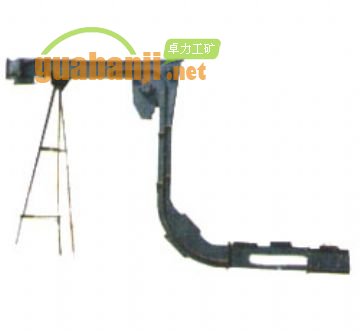

MZ型埋刮板輸送機為一種特殊的布置形式的輸送機，它由下水平段、垂直中間段、上回轉段加上水平段組成。
上回轉段將垂直輸送轉換為水平輸送，在回轉段里裝有托輪和導輪，并開有回料斗。托輪、導輪用于變換刮板鏈條方向。
本系列埋刮起板輸送機可根據輸送工藝位置和地形的變化合理布局。單臺設備輸送高≤20m，上水平部分總長度≤30m。

埋刮板輸送機具有結構簡單，使用可靠，造價低廉，輸送距離長，并能輸送灼熱物料等優點，被廣泛應用于建材、化工、冶金、煤炭、礦山、機械等部門。
埋刮板輸送機是輸送粉塵狀、小顆粒及小塊狀等物料的連續運輸設備，可以水平、傾斜輸送，輸送物料時，刮板鏈條全埋在物料之中。

MZ型埋刮板輸送機主要參數:

型號			MZ16	MZ20	MZ25
垂直段機槽寬度B(毫米)			160	200	250
垂直承載段機槽高度h毫米			120	130	160
垂直空載段機槽高度h毫米			130	140	170
刮板鏈條	鏈條節距t(毫米)		100	125	160
	鏈條型式和代號		模鍛鏈 DL10	模鍛鏈 DL12.5	模鍛鏈 DL16
	刮板型式和代號		V型	V1型	V2型
	鏈條速度U(米/分)	0.16	√	√
		0.20	√	√	√
		0.25	√	√	√
		0.32	√	√	√
輸送量Q(米/時)			11-22	15-30	29-46
電動機功率(千瓦)		3.0	√	√
		4.0	√	√	√
		5.5	√	√	√
		7.5	√	√	√
		11/10	√	√	√
		15/13	√	√	√
		18.5/17		√	√
		22		√	√
		30			√
最大輸送高度H(米)			<20
上水平部分最大長度(米)			<30

注：1.MZ型均為內向刮板。
        2.輸送量Q值未考慮輸送效率。

MZ型埋刮板輸送機安裝尺寸圖

型號	B	B1	B2	B3	B4	b	b1	b2	C	D	d1	d2
MZ16	160	240	410	490	260	115	115	20	80	351.43	95	70
MZ20	200	280	510	590	300	135	125	24	110	440.06	110	85
MZ25	250	330	600	680	350	150	160	28	140	511.33	130	100
MC32	320	420	510	610	510	610	800	900	3×150	4×145	4×145	6×145

型號	E	E1	E2	E3	E4	F	F1	F2	F3	F4	f1	f2
MZ16	750	1351	1010	410	700	520	80	250	490	781	108	40
MZ20	920	1560	1110	450	750	580	90	290	530	830	128	50
MZ25	1080	1592	1140	450	850	570	105	280	530	930	148	60

型號	H	H1	H2	H3	H4	H5	H6	n	h1	h3	h4	h5
MZ16	選用垂直中間段			1482	570	1150	460	120	130	870	216	523
MZ20				1692	610	1110	480	130	140	970	256	633
MZ25	組合后給定			1992	740	1040	585	160	170	980	306	743

型號	L	L1	L2	l3(A型)	l5	l6	l	l1	l2	N1	N2	N3	N4	n
MZ16	選用水平中間段組			E1+	E1+	1050	153	153	187	12	10	12	8	2
MZ20						1030	166	186	200	12	10	12	8	2
MZ25	合后給定			2250	3000	980	166	162.5	180	14	10	14	8	2

型號	n0	n1	n2	R	S(行程)	S1	S2	T2	t	Y
MZ16	3	3	4	1200	150	300	345	354	74.5	選定
MZ20	3	3	4	1400	200	400	400	390	90
MZ25	3	4	5	1600	250	430	456	464	106	范圍

濟寧卓力專業生產MZ型埋刮板輸送機，產品質量可靠，性能優越，值得信賴。同行性價比最高，我們以科技投入為先導，以過硬的質量作保證，以精良的設備先進的工藝為核心，是集設計制造安裝調試及售后服務于一體的埋刮板輸送機產品開發。
