一、產品用途
NJZ低速逆止器 用于大型傾斜上運帶式輸送機、斗式提升機、刮板輸送機的逆止防護，其它設備可參照使用。逆止器能有效地阻止物料因重力而發生的逆行事故；并且在逆止?fàn)顟B(tài)時，整個驅動裝置仍處于帶載狀態，將不會影響對電動機、減速機等驅動部件的維修和更換，對防止因驅動系統損壞而出現的逆行事故具有可靠的安全防護。

二、產品型號
NJZ  □ - □ - □
安裝孔直徑
內圈旋轉方向(以軸端看順時針S逆時針N)
逆止器規格代號（KN.M）
低速限矩型逆止器
例如：代號NJZ 330-S-280，表示NJZ型接觸式逆止器，額定逆止力矩為330000 N．m，內圈轉向順時針，安裝孔直徑280mm。
三、使用環境
逆止器在運行過程中會產生一定熱量，應適當通風。逆止器在允許的最高速度下運行時溫度可達到80℃。
使用環境溫度超過38℃或在露天下工作時應采取防護措施，當逆止器溫度超過最大允許溫度80℃，應使用通風設備或冷卻設備、遮陽照或涂刷反射涂料。逆止器周圍不應有暴露的腐蝕性化學品或蒸汽，如硫酸鉀粉塵、氧氣、四氧化碳等，這會使密封件受到損壞?！?br /> 產品優勢
本型號逆止器充分結合上運帶式輸送機的設計特點和高端科技技術工藝，它設計新穎，在現有型號產品上不斷改良，充分解決了一般逆止器的各種設計不足。

• 內部采用的數個楔塊形成的楔塊組，它們布滿了整個內外圈形成的間隙中，楔塊分布均勻，逆止時接觸面積大，逆止更安全。
• 逆止器內部采用稀油潤滑體系，正常運行時可連續3000小時不需換油及維護，逆止器自動對內腔及工作表面進行充分潤滑，改善了摩擦系數，延長了逆止器的使用壽命，綜合機械性能顯著提高。
• 獨特的防轉臂分體設計，使用在皮帶機檢修或其它需逆轉時，只需要進行簡單的操作即可實現。

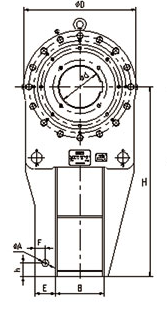

產品結構與技術參數

逆止器是由若干個異形楔塊按一定規律分布在由內外圈形成的滾道中，內外圈之間的滾道采用軸承式定位支撐，使其運行平穩。外圈與防轉力臂聯結，力臂由固定擋鐵限位。每個楔塊采用了獨特的雙扭簧，可以保證逆止受力時的無間隙逆止和每個楔塊的受力同步性，并在內圈正常轉數運行時因楔塊的形狀獨特，使其在力學與扭力的作用下達到超低磨損的效果。當逆止器內圈運行轉數進入停止之前，楔塊在扭簧力的作用下給予逆止的初始力，當輸送機停機時，因物料的提升重力迫使逆止器內圈反轉，而帶動楔塊轉偏，并將其逆止器楔塊內圈、外圈緊楔成一體，實現其無間隙逆止功能。

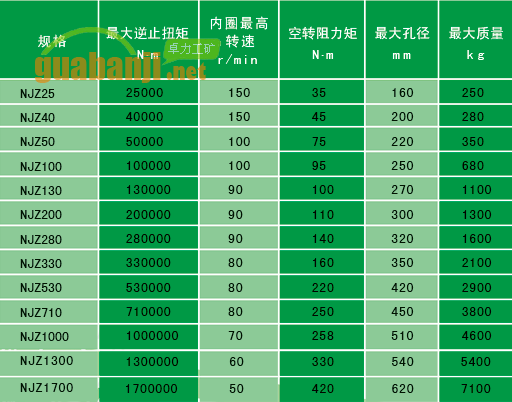

NJZ逆止器主要技術參數表

NJZ25、NJZ40、NJZ50、NJZ100、NJZ130、NJZ200、NJZ280、NJZ330、NJZ530、NJZ710、NJZ1000、NJZ1300、NJZ1700、
