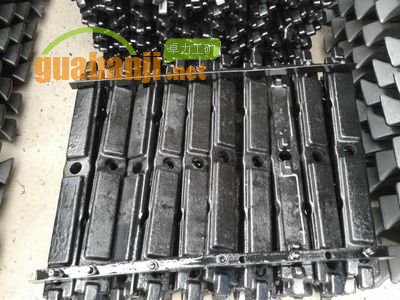

刮板機橫梁(壓板)

來源：本站發布時間：2019-04-23 訪問量：3705

橫梁有時也稱為壓板，適用于綜采刮板輸送機，和綜采刮板配套使用。
功能：橫梁（壓板）用于將鏈條壓緊在刮板上，通過螺栓固定，為刮板鏈組成部分。
參數：橫梁主要參數包括總長、中心距等，如果對外觀有要求可以提供圖紙為標準進行加工制造。
材質：40Mn2、42CrMo、27SiMn

橫梁圖號
7GL3-2	164S	11GL-2	15GL3-2
10S07-2	5GL02-3	Q/ZM171-1988	DSG4-4
10GL3-2	115S-02	5GL02-3	150S0117-3
L475-360	L630-260	BGA00-11	GTB3-3
G121.4-2	G73.13-2	...

刮板機橫梁技術參數

序號	產品名稱	產品型號	材質	主要技術參數
序號	產品名稱	產品型號	材質	總長	中心距	適用刮板
1	橫梁	7GL3-2	40Mn2	490	200	7GL3-1、24Z32、10GL-1、159S98/0108-1、150S0117-1
2	橫梁	16GL-2	40Mn2	485	200	16GL-1
3	橫梁	150S0117-3	40Mn2	490	200	150S0117-1 159S98/0108-1
4	橫梁	11GL-2B	40Mn2	580	220	11GL-1、20GL-1
5	橫梁	15GL3-2	40Mn2	660	260	15GL3-1
6	橫梁	21GL-2	42CrMo	450	300	21GL-1
7	橫梁	27GL-2	42CrMo	450	300	27GL-1
8	橫梁	9GL-2	40Mn2	480	390	9GL-1
9	橫梁	09D-2	42CrMo	570	215	09D-1
10	橫梁	DBT127-2	42CrMo	480	370	DBT127-1
11	橫梁	DBT128-2	42CrMo	627	260	DBT128-1
12	橫梁	Q/ZM171-2004	27SiMn	454	250	Q/ZM164-1988
13	橫梁	18GL-2	42CrMo	655	260	18GL-1、22GL-1A
14	橫梁	31GL-2	42CrMo	655	260	31GL-1、18GL-1、22GL-1A
15	橫梁	40GL-2	42CrMo	617	250	40GL-1，41GL-1
16	橫梁	JXL1400-2	42CrMo	635	265	JXL1400-1
17	橫梁	DSG5-02	42CrMo	540	190	DSG-01
18	橫梁	58GL07-1	40Mn2	660	260	58GL3-1
19	橫梁	20GL3-2	40Mn2	660	260	20GL3-1

10GL3-2型橫梁，適用于山東礦機1000系列刮板輸送機，與10GL3-1型刮板配套使用。壓板（橫梁）槽長492mm。
10S07-2橫梁主要參數包括總長470mm、中心距250mm等
15GL3-2橫梁主要參數為總長660mm、中心距260mm，重量約9KG等
150S0117-3橫梁技術參數，總長485mm，內寬200mm，重量約9KG，配150S0117-1、159S98/0108-1刮板?！?br /> Q/ZM164-1988橫梁技術參數：總長450mm，中心距250mm。
